一·雙面鋁基板
雙面鋁基板產品簡介:
雙面鋁基板繼承了單面鋁基的金屬性及安全性，又可以實現普通電路板（FR4 PCB）復雜，精密的線路布線。雙面鋁基板完美的將散熱鋁，導電銅，絕緣樹脂，導熱膠片的特點應用于電子線路板上。雙面鋁基板可以在產品兩面分別獨立布線，又可以通過電鍍導通孔溝通兩面線路形成更大的網絡。使雙面鋁基板的布線設計更靈活，可滿足較為復雜的工作領域?？蓪?shí)現產品兩面填充“SMT”，接線，綁定。雙面鋁基板集高效導熱性，散熱，絕緣安全，使用壽命長于一體。

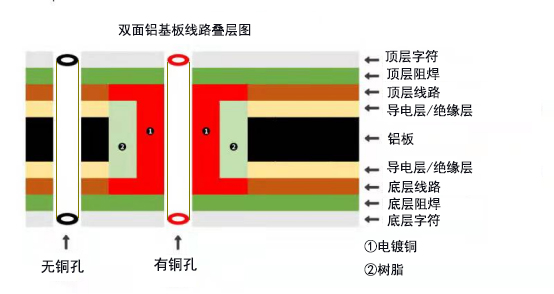

二·雙面鋁基板產品結構示意

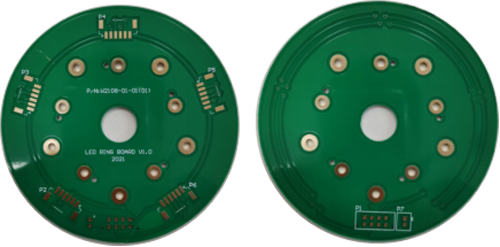

三·雙面鋁基板產品正反面示意圖
四·雙面鋁基板產品制作及生產工藝制造說明：
基材：鋁材（ 5052）
厚度：0.8 /1.0/1.2/ 1.5/1.6/2.0/2.5/3.0MM
導熱性（介電層） 1/1.5/ 2.0/3.0 W/m.K.
銅箔厚度：0.5 /1 /2 /3 / 4 OZ
阻焊顏色：白/ 黑/ 啞黑/ 紅/ 綠 /藍/ 啞綠
字符顏色：白/ 黑 /橙 /紅/ 藍
成型方式：數控鑼板、 數控V割 、模具成型 、激光切銑
表面處理工藝：有鉛噴錫 無鉛噴錫 化學沉金（金厚0.5U”~3.0U”) 化學鎳鈀金 OSP
交期：6~8天。
五·雙面鋁基板產品應用場合：
手電筒 、工控礦燈、 汽車LED燈 、 舞臺投射燈、 投影設備 、 洗墻燈 、LED路燈及各類精密高要求散熱照明儀器
六·雙面鋁基板產品優點：
使用壽命長 高效散熱性能 穩定 適用范圍廣
