一、單面鋁基板產品簡介：
單面鋁基板是鋁制PCB板;單面鋁基板分為三層有：鋁 、 絕緣層 、 銅 ， 鋁是散熱作用，絕緣層是傳熱和絕緣作用,銅是導電作用。單面鋁基板一般一個面是印有線路，另一面是光滑的無線路等。市場上最多的鋁基板就是單面鋁基板，大多有路燈鋁基板，日光燈鋁基板，射燈鋁基板，大功率鋁基板等。上面的一面是線路，下面的一面是連接外殼或者導熱膠，起散熱效果。單面鋁基板取代了以前的FR4和PCB玻纖板，高強度，散熱好，不易折壞，產品結構性好。久寶科技是一家擁有金屬芯PCB制造工藝的制造商，從投料到成品包裝的全套高端的精密設備7S的生產車間，聘請高質量的精英團隊管理，有一支技術過硬的從事線路板生產的專業化團隊，有多名優秀工程師和專業管理人員。是一家規模大，設備完善，管理嚴格，品質超越的專業鋁基板制造商。
單面鋁基板是鋁基覆銅板（覆銅板是 PCB 的一種基材）。鋁PCB實際上與FR4 PCB非常相似。

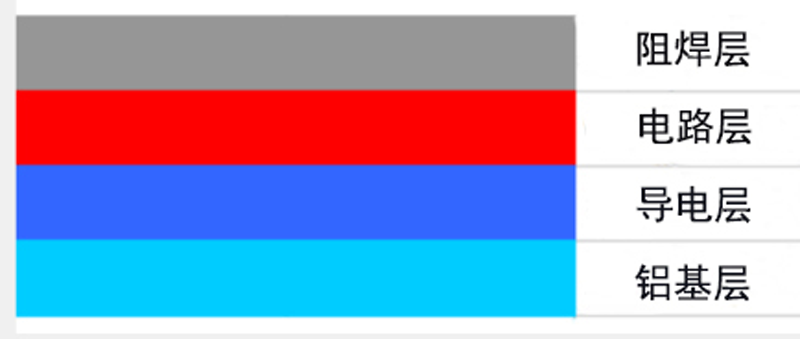

二．單面鋁基板的產品結構如圖所示：
三．單面鋁基板的性能：
散熱：?jiǎn)蚊驿X基板在散熱方面的性能與普通FR4 PCB相比相當不錯。例如，1.5 mm厚的 FR4 PCB 的熱阻為 2.1-2.5 ℃.in2/W，而 1. 5 mm厚的單面鋁基板 的熱阻為0.145 ℃.in2/W。
熱膨脹：每種物質都有自己的熱膨脹系數。鋁 (22ppm/C) 和銅 (18ppm/C) 的 CTE 非常接近。由于鋁基板 在散熱方面工作良好，因此不會出現嚴重的膨脹或收縮問題。鋁基板工作出色，經久耐用且可靠。
尺寸穩定性：鋁基板顯示出尺寸穩定性和穩定的尺寸。例如，當它們從 30-140 度加熱時，它們的尺寸僅變化了 2.5%-3.0%。
其他：鋁基板可用于功率器件表面貼裝技術。由于鋁基板在電路設計的熱膨脹方面的性能，鋁基板可有效地用于電路設計。鋁基板有助于延長產品保質期和產品功率密度。鋁基板也非?？煽?。鋁基板可以幫助縮小產品的整體體積，也是一種更便宜的選擇。 鋁基板表現出電磁屏蔽和高介電強度。
LED鋁基板也是PCB的一種，也是印刷線路板的意思，只是線路板的材料是鋁合金，以前我們一般的線路板的材料是玻纖（FR4)，但因?yàn)長ED發熱較大，所以LED燈具用的線路板一般是鋁基板，能夠?qū)峥?LED照明產品也是用鋁基板，有正反兩面，白色的一面是有焊接LED引腳的，另一面呈現鋁本色.
四．單面鋁基板產品制作及生產工藝制造說明：
基材：鋁材
板厚：0.8 /1.0/1.2/ 1.5/1.6/2.0/2.5/3.0MM
最大尺寸：900X1500MM
導熱性（介電層） 0.8/1.5/ 2/3/5/8/12W/m.K.
銅厚：1 OZ、2 OZ、3 OZ 、 4 OZ-10 OZ
阻焊顏色：白/ 黑/ 啞黑/ 紅/ 綠 /藍/ 啞綠
字符顏色：白/ 黑 /橙 /紅/ 藍
成型方式：數控鑼板、 數控V割 、模具成型 、激光切銑
檢驗測試：AOI、高速飛針、電子測試、耐電壓測試
表面處理：有鉛噴錫 無鉛噴錫 化學沉金（金厚0.5U”~3.0U”) 化學鎳鈀金 OSP
交期：2~3天。
五．單面鋁基板產品應用領域
鋁基板具有優良的阻燃性、較高的機械強度、尺寸穩定性等，特別是具有很好的散熱、電磁屏蔽和浮錫性能。 廣泛用于摩托車；手機的點火器；大功率LED；音箱；電源模塊；聲學屏蔽系統等。
投射燈; LED路燈;植物生長燈 ； 投影設備； 散熱片； 太陽能電池基板 ；90 %水下燈的都要使用的單面鋁基板90 %的燈具都適用.
鋁基板是LED應用、電源設備、計算機等高密度、大功率產品的理想解決方案。
如果您在 PCB 設計中遇到散熱問題，那么鋁基板應該是您的首要考慮因素。久寶科技提供各類鋁基板，包括單面鋁基板、多層鋁基板、混合鋁基板、柔性鋁基板、通孔鋁基板等。其他類別，如通用鋁基板、高導熱鋁基板、還提供高頻鋁基板。如果您需要有關我們鋁基板 的更多詳細信息，請隨時與我們聯系。
