1.單面熱電分離銅基板pcb
單面熱電分離銅基板pcb產品介紹：
金屬芯PCB制造工藝銅的導熱系數高達384w/(m·k)，熱電分離克服了現有單面銅基板的導熱與散熱不足的缺點。熱指的是導熱焊盤（PAD)，電指正負電極，兩者通過絕緣材料隔離形成了專用導熱焊盤，導熱焊盤功能就是導熱，電極的主要作用即導電，這種封裝方式稱熱電分離，其優點很多，主要是在LED的散熱設計上很方便。圖中露銅大區域設計為大凸臺，直接銅基，直接和散熱器接觸，熱量傳導出去，大幅提高了散熱的效果。該單面熱電分離產品，在汽車燈使用中，很好的解決發熱和光效的問題，具備散熱快，亮度高，同時有節約能源的優勢。
熱電分離銅基板pcb的形成過程包括:將銅基層單面貼保護膠膜;通過線路板工藝形成抗蝕刻油墨、曝光顯影蝕刻等流程，使散熱區形成凸起，凸起高度等于絕緣層和電路層的厚度;通過把電路層(銅箔)和絕緣層(不流膠半固化片)疊在一起;在電路層和絕緣層散熱區開出窗口，可以用模具沖切或數控成型加工方式開窗;把散熱層和電路層、絕緣層(不流膠環氧半固化片)通過熱壓的方式壓合到一起;按線路板加工流程制作出電路層線路，即可形成本實用新型所提供的熱電分離銅基板。熱電分離制作適合搭配單顆大功率燈珠，特別是COB封裝，使燈具達到更好的效果。
熱電分離銅基板pcb的缺點：不適用與單電極芯片裸晶封裝。
熱電分離銅基板pcb結構適用于高頻電路以及高低溫變化大的地區及精密通信設備的散熱和建筑裝飾行業及汽車LED燈、礦燈、舞臺燈。在工業設備中的曝光設備，礦機的散熱板，都有涉及應用。
熱電分離銅基板pcb分單面熱電分離銅基板pcb和雙面熱電分離銅基板pcb,現在介紹的是單熱電分離銅基板pcb.

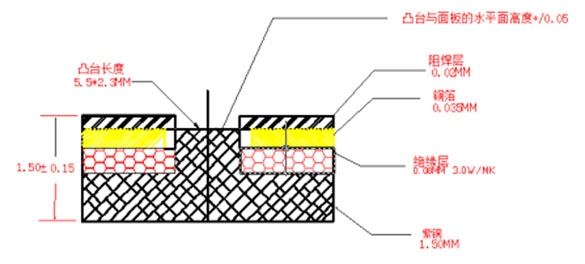

2.熱電分離銅基板pcb產品結構圖：

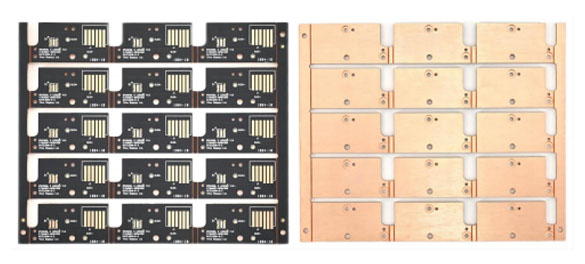

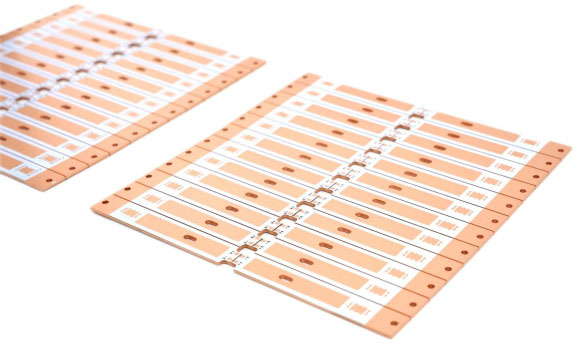

3.熱電分離銅基板pcb產品正反面示意圖：
4.銅基板pcb產品制作及生產工藝制造說明：
a)基材：紫銅（C1100)
b)厚度：0.4-5.0MM
c)導熱性（介電層） 0.8/1.5/ 2.0/3.0 W/m.K.W
e)銅箔厚度： 1 /2 /3 / 4 OZ
f)阻焊顏色：白/ 黑/ 啞黑/ 紅/ 綠 /藍/ 啞綠
d)字符顏色：白/ 黑 /橙 /紅/ 藍
f)成型方式：數控鑼板、 數控V割 、模具成型 、激光切銑
g)表面處理工藝：有鉛噴錫 無鉛噴錫 化學沉金（金厚0.5U”~3.0U”) 化學鎳鈀金 OSP
h)交期：5~6天。
5·銅基板pcb產品應用場合：
手電筒 、工控礦燈、 汽車LED燈 、UV燈、 舞臺投射燈、 5G通信 、 洗墻燈 、LED路燈、機械設備及各類精密高要求散熱照明儀器
6·銅基板pcb產品優點：
使用壽命長 高效散熱性能 穩定 適用范圍廣
